على الرغم من أن الكابلات الضوئية أحادية الغلاف وكابلات ADSS مزدوجة الغلاف تبدو متشابهة في البنية، إلا أنها تؤدي بشكل مختلف تمامًا عند تعرضها لبيئات تشمل الرياح والأشعة فوق البنفسجية والتوتر والمجالات الكهربائية. تشرح هذه المقالة الاختلافات بين هذين النوعين من الكابلات، ولماذا يتم استخدام الكابلات الضوئية مزدوجة الغلاف على نطاق واسع في بيئات خطوط الطاقة، وما هي العوامل التي يمكن أن تساعدك في اختيار الكابل المناسب لمشروعك.
فهم هيكل كابل ADSS مزدوج الغلاف
ان ADSS كابل مزدوج الغلاف تم تصميمه خصيصًا للطرق الجوية وممرات الجهد العالي. ADSS يعني الدعم الذاتي للعازل الكهربائي بالكامل، مما يعني عدم وجود معدن في هذا الكابل، ولا يحتاج إلى التأريض. يحتوي التصميم ذو الغلاف المزدوج على طبقتين واقيتين بدلاً من طبقة واحدة.

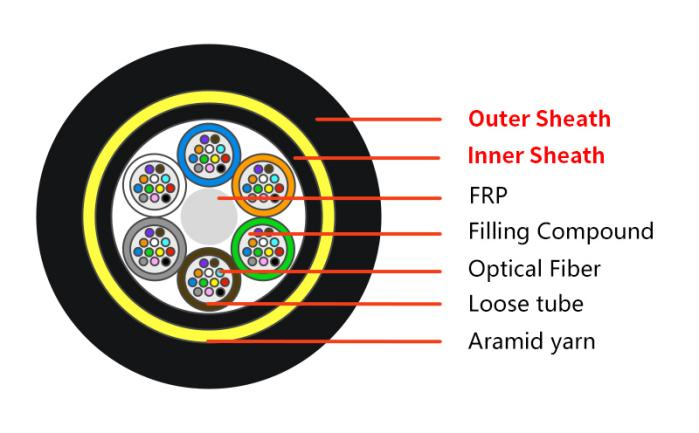

يشتمل كابل ADSS النموذجي مزدوج الغلاف على:
- قلب من الألياف داخل أنابيب فضفاضة مع هلام مانع للماء
- أعضاء قوة غزل الأراميد التي تدعم الشد طويل المدى
- يشكل غلافًا داخليًا يحمي الخيط من الرطوبة والاحتكاك
- غلاف خارجي مصنوع من مواد مضادة للتتبع ومقاومة للأشعة فوق البنفسجية
هذه الطبقة الإضافية هي التي تشكل الفرق الأساسي بين الغلاف المزدوج لكابل ADSS ونظيراته ذات الغلاف الفردي.
ما الذي يجعل الكابلات أحادية الغلاف مختلفة؟
يحتوي الكابل ذو الغلاف الواحد على طبقة خارجية واقية واحدة فقط. قد يكون كافيًا للتشغيل الأقصر، وتركيبات مجاري الهواء، والضغط الميكانيكي المنخفض. ومع ذلك، فإنها لا تستطيع الصمود في وجه المجالات الكهربائية التي تنتجها الخطوط التي تحمل الطاقة والتأثيرات طويلة المدى للأشعة فوق البنفسجية القوية والرياح.
تعتبر الكابلات أحادية الغلاف أخف وزنًا وأرخص عادةً، ولكنها توفر حماية محدودة ضد:
- التفريغ السطحي بالقرب من خطوط الجهد العالي
- التعرض للأشعة فوق البنفسجية على المدى الطويل
- التآكل الميكانيكي أثناء التركيب طويل المدى
- تسلل الرطوبة في المناخات القاسية
بالنسبة لمسارات الاتصال الخارجية العامة ذات الظروف المعتدلة، قد تكون الألياف أحادية الغلاف كافية. ولكن بالنسبة للبيئات الصعبة، فإنها لا توفر نفس طول العمر.
لماذا كابل ADSS مزدوج الغلاف أداء أفضل بالقرب من خطوط الكهرباء
ويظهر الاختلاف الأكبر عند تركيب الكابلات بجانب خطوط نقل الجهد العالي. في هذه البيئات، يمكن أن تتفاعل المجالات الكهربائية مع سطح الكابل. قد يتشقق الكابل أحادي الغلاف أو يتقادم قبل الأوان، ولكن الغلاف المزدوج لكابل ADSS مصمم لمقاومة هذه المشكلات.
تشمل المزايا الرئيسية لتصميم الغلاف المزدوج ما يلي:
1. مقاومة أعلى للتتبع
تقلل المواد الخارجية المضادة للتتبع من أضرار تفريغ السطح، خاصة على خطوط 110 كيلو فولت، أو 220 كيلو فولت، أو 500 كيلو فولت.
2. حماية أقوى من الطقس
تعمل طبقتان على إبطاء شيخوخة الأشعة فوق البنفسجية، ومقاومة التآكل الناتج عن المطر، وحماية أعضاء القوة الداخلية من دورات الحرارة.
3. متانة ميكانيكية أفضل
تسبب المسافات الطويلة ضغطًا عاليًا على كابلات الألياف. يحمي نظام الغلاف المزدوج خيوط الأراميد من التآكل والضغط، مما يضمن أن يحافظ الكابل على أداء بصري مستقر.
وبسبب هذه المزايا، يعتبر الغلاف المزدوج لكابل ADSS هو الاختيار القياسي لاتصالات خط النقل.
حيث كابل ADSS مزدوج الغلاف يعمل بشكل أفضل
على الرغم من استخدام كابلات ADSS في العديد من التركيبات الجوية، إلا أن الهيكل المزدوج الغلاف يصبح ضروريًا في البيئات القاسية أو الصعبة. يختاره المهندسون عمومًا عندما:
- يمر الطريق عبر ممرات المرافق ذات الجهد العالي
- تتعرض المنطقة لرياح قوية أو امتدادات قطبية طويلة
- موقع التثبيت يحتوي على نسبة عالية من الأشعة فوق البنفسجية أو العواصف الموسمية
- يحدث الاهتزاز الميكانيكي بسبب الطقس
- يتطلب المشروع عمر خدمة طويل مع الحد الأدنى من الصيانة
تستخدم بعض المشاريع حلولاً من الموردين الرئيسيين مثل OMC، لكن نوع الكابل مهم أكثر من العلامة التجارية. الهدف هو مطابقة الهيكل للبيئة.
التكلفة والاعتبارات الهندسية
تكلفة الكابل أحادي الغلاف أقل في البداية، لذلك يمكن اختياره للمشروعات ذات الامتدادات القصيرة أو التحولات من الداخل إلى الخارج. ومع ذلك، غالبًا ما يؤدي التثبيت في ظروف قاسية إلى الاستبدال المبكر أو ارتفاع تكاليف الصيانة.
عند مقارنة كلا الخيارين، يقوم المهندسون عادةً بتقييم:
- طول الامتداد والتباعد بين القطبين
- شدة المجال الكهربائي
- التعرض المتوقع للأشعة فوق البنفسجية
- أنماط الطقس المحلية
- عمر الخدمة المتوقع
- إمكانية الوصول إلى الصيانة
في معظم البيئات ذات الجهد العالي أو الرياح الشديدة، يوفر الغلاف المزدوج لكابل ADSS قيمة أفضل على المدى الطويل.
الخلاصة
يكمن الاختلاف بين الكابل أحادي الغلاف وكابل ADSS ذو الغلاف المزدوج بشكل أساسي في الحماية والمتانة. يساعد فهم هذه الاختلافات على ضمان أداء مستقر للألياف الضوئية ويقلل من الصيانة طويلة المدى لأي مشروع اتصالات جوية.
