Бронированный кабель VS. Небронированный кабель: в чем разница?

В современных электрических и коммуникационных системах решающее значение имеет решение о том, использовать ли армированный или небронированный кабель . Оба имеют решающее значение для распределения электроэнергии, промышленной автоматизации и передачи данных, но различаются по конструкции, применению и функциям. Только когда эти различия известны, инженеры, подрядчики и конечные пользователи могут выбрать идеальный вариант для своих приложений.

 No-Armored Cable

1. Что определяет броню и Небронированный кабель?

Бронированные кабели содержат дополнительный металлический слой брони, обычно состоящий из оцинкованной стальной ленты или проволоки. Металлический слой повышает устойчивость к механическим воздействиям, укусам грызунов и случайным повреждениям. Пример обычного низковольтного бронированного силового кабеля может состоять из медных жил, изоляции из ПВХ, внутренней подкладки, армирующего слоя и внешней оболочки.

Небронированный кабель не имеет металлической оболочки для защиты, но в качестве защиты используется изоляция и оболочка. Это делает его более легким, гибким и простым в установке в контролируемых средах. Небронированные кабели обычно применяются для внутренней проводки, панелей или воздуховодов, где не требуется дополнительная механическая защита.

2. Применение Небронированный кабель в различных отраслях промышленности

  • Жилое и коммерческое использование

В офисных и бытовых кабелях преобладает небронированный кабель, поскольку он легкий по весу и прост в установке. Например, в квартире площадью 100 квадратных метров небронированные медные кабели позволяют сократить общее время монтажа до 201ТР3Т по сравнению с бронированными кабелями.

  • Промышленные центры и центры обработки данных

Хотя в промышленности в целом предпочитаются бронированные решения, существует множество линий управления и сигнализации, зависящих от небронированного кабеля. Высокоскоростные кабели локальной сети, используемые для передачи данных, и оптоволоконные патч-корды в центрах обработки данных обычно относятся к этой категории, поскольку они требуют гибкости при прокладке в кабельных лотках.

3. Небронированные кабельные решения OMC

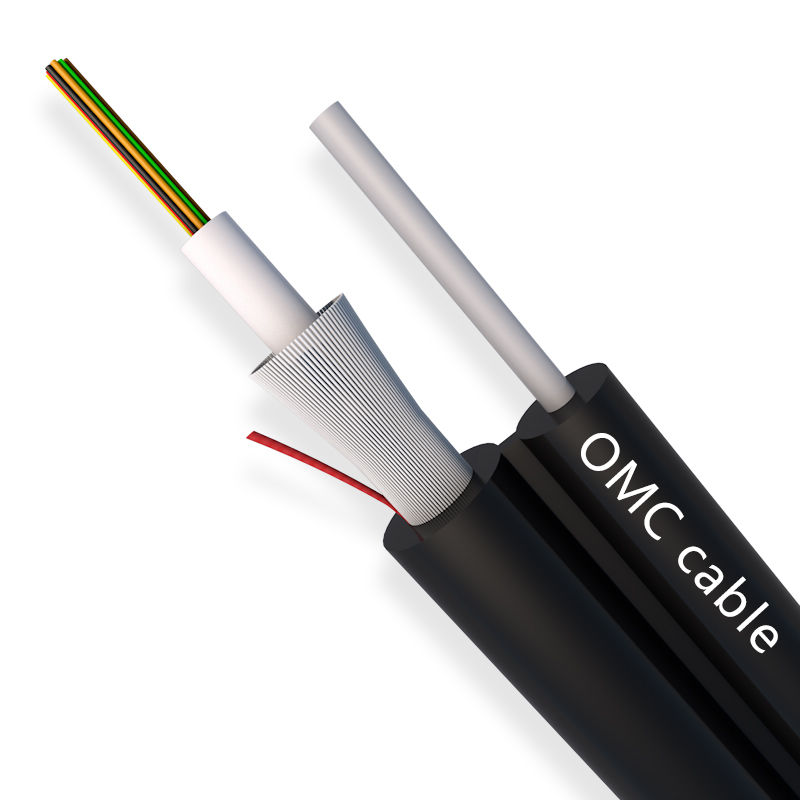

(1)Воздушный самонесущий небронированный кабель

Типичный продукт:1–12 жил, воздушный самонесущий Рис. 8. Небронированный кабель Unitube (GYXTC8Y)

Ключевые особенности:

  • Свободная трубчатая конструкция из материала ПБТ с водоблокирующим составом.
  • Прошит водонепроницаемой стеклянной нитью, стальной лентой и полиэтиленовой оболочкой для продольной гидроизоляции
  • Конструкция Рис-8 подходит для прямой воздушной установки без необходимости поддержки
  • Максимальная прочность на разрыв и жесткая конструкция

No-Armored Cable

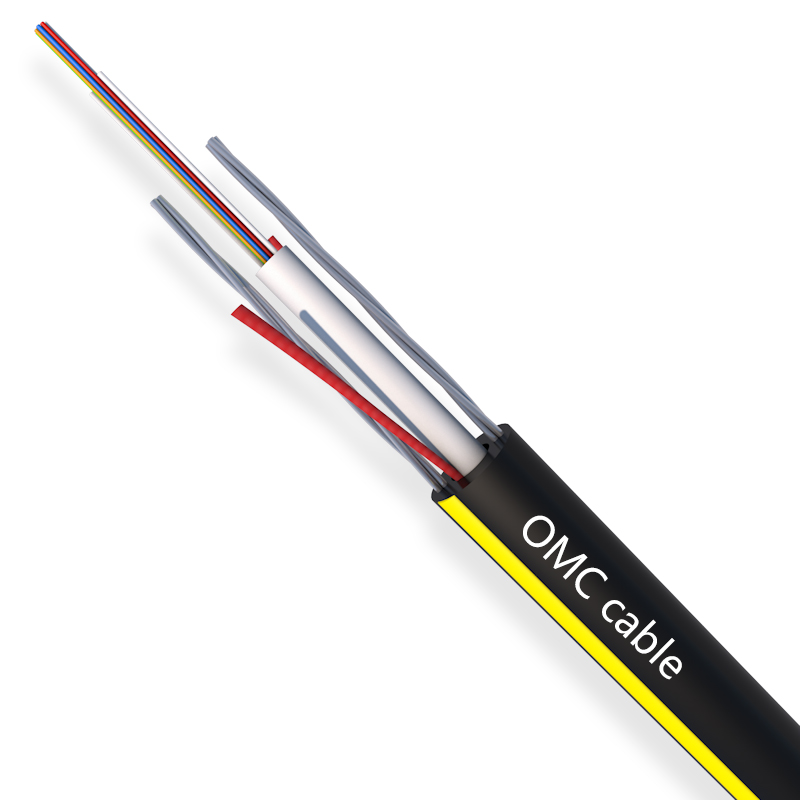

(2)Небронированный кабель Unitube

Типичный Продукт:1–12-жильный небронированный кабель Unitube (GYFXTY), PE

Ключевые особенности:

  • Свободная трубка из ПБТ, наполненная водоблокирующим гелем
  • Прочная полиэтиленовая оболочка и водоблокирующая лента для защиты круглого сечения
  • Стальные проволоки встроены для увеличения прочности на разрыв.
  • Подходит для воздуховода или прямой установки в большинстве гибких применений

No-Armored Cable

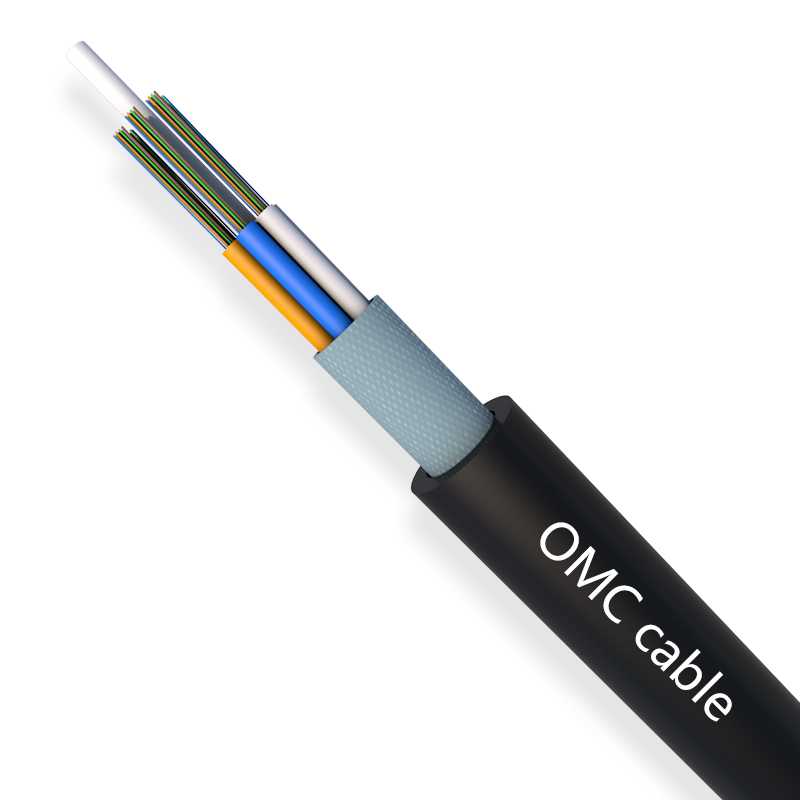

(3)Многожильный кабель со свободной трубкой, небронированный

Типичный продукт:48–96F Многожильный небронированный наружный кабель со свободной трубкой (GYFTY)

Ключевые особенности:

  • Центральный элемент из стеклопластика с дополнительной полиэтиленовой оболочкой
  • Волокна удерживаются в свободных трубках из ПБТ, заполненных водоблокирующим компаундом.
  • Многопроволочная свободная трубчатая конструкция с внешней оболочкой из ПЭВП для водонепроницаемости
  • Подходит для городских сетей высокой пропускной способности и магистральных сетей

No-Armored Cable

4. ОМС Небронированный кабель Преимущества

По сравнению с армированными кабелями небронированные кабели подходят для случаев, когда механическая защита не имеет первостепенного значения, а гибкость и простота установки имеют первостепенное значение. Некоторые из их ключевых преимуществ:

  • Легкий и гибкий

Поскольку они не содержат громоздкой брони, кабели легче, их легче использовать и быстрее монтировать. Это снижает затраты на рабочую силу и особенно выгодно на труднодоступных или сложных участках.

  • Экономичный

Кабели без брони устраняют необходимость в дополнительном металлическом экранировании, поэтому они являются экономичным решением, но обеспечивают стабильную и надежную оптическую передачу.

  • Улучшенная передача данных

Небронированные кабели OMC, изготовленные из высококачественных материалов, обеспечивают высокую пропускную способность и передачу сигнала на большие расстояния с минимальным затуханием, подходят для использования в сетях 4G, 5G и широкополосных сетях.

  • Многоцелевые приложения

Их тонкая конструкция обеспечивает гибкое использование в помещениях и на открытом воздухе, где не требуется тяжелая механическая защита, а также большую гибкость для различных проектов.

  • Надежность и долговечность

Хотя эти кабели не бронированы, они достаточно эластичны, чтобы противостоять воздействиям окружающей среды, таким как влажность, ультрафиолетовое излучение и экстремальные температуры, обеспечивая надежную работу в центре города и в сельской местности.

5. Бронированный кабель против. Небронированный кабель: Профессиональное сравнение

Чтобы наглядно обобщить различия, в следующей таблице подчеркиваются различия в существенных характеристиках армированного и небронированного кабеля.

Аспект

Небронированный кабель Бронированный кабель (для контраста)
Вес и стоимость Обычно легче, дешевле за метр Тяжелее и дороже из-за материалов брони
Простота установки Легче протягивать через трубопровод или на большие расстояния Сложнее согнуть, установить; нужны инструменты для работы с броней
Защита Меньшая механическая защита (от грызунов, раздавливания, ударов) Гораздо более сильная механическая защита, но более жесткая
Пригодность варианта использования Подходит для закрытых наружных, небольших пролетов над головой, под землей в трубопроводах или в зонах с низким уровнем риска Лучше там, где физический ущерб или опасность для окружающей среды высоки
Долгосрочная долговечность Сильно зависит от качества оболочки/внешней оболочки

Повышенная долговечность при суровых механических воздействиях или воздействиях окружающей среды.



6. Будущие перспективы Небронированный кабель Приложение

  • Растущий спрос на «умные» здания

С ростом популярности умных домов и автоматизированных офисов небронированный кабель используется для передачи сигналов и данных. Например, для структурированной кабельной системы в 50-этажном коммерческом здании могут потребоваться километры такого кабеля для локальных сетей и автоматизированных систем.

  • Устойчивые решения

Производители производят более пригодные для вторичной переработки и не содержащие галогенов небронированные кабели, соответствующие экологическим стандартам. Эта тенденция поддерживает глобальный спрос на более чистые и безопасные продукты.

7. Заключение

Небронированные и бронированные кабели важны в электротехнической и коммуникационной отраслях, каждый из которых имеет свои преимущества. Бронированные кабели обеспечивают превосходную механическую защиту для суровых условий, но небронированные кабели выигрывают за счет своей прочности, низкой стоимости и пригодности для контролируемых условий.

Посредством оценки требований к установке, требований безопасности и конечных характеристик профессионалы могут принять наиболее обоснованные решения по выбору, чтобы обеспечить уверенность в надежности и эффективности своей работы.Небронированные кабели OMC сочетают в себе высококачественные материалы., гибкая установка и превосходная долговечность обеспечивают надежное решение как для внутреннего, так и для наружного применения.
